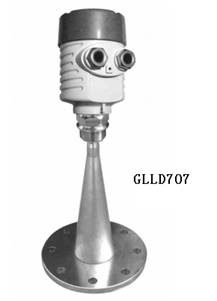

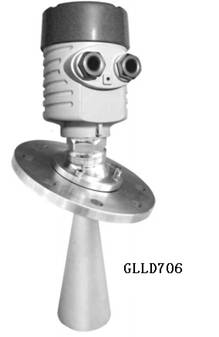

雷达GLLD700系列

1、测量原理

雷达物位计是天线发射能量很低的极短的脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能被发射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离正正比。GLLD700系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，进一步计算出天线到被测介质表面的距离。

雷达物位计特点

雷达物位计采用了高达26GHZ的发射频率，有以下特点：

A、波束角小，能量集中，对于雷达安装位置选择有了更大的灵活性。具有更强抗干扰能力，很大程度上提高了测量精度和稳定性。

B、天线尺寸小，便于雷达现场安装，同时对于小罐体和特殊罐体的测量有了更好的适应性。

C、测量盲区小，最大限度的增加了雷达的测量范围。

D、波长更短，对于粉料、颗粒等物料的测量效果更佳。

E、发射脉冲信号，雷达物位计发射功率低，可安装与各种金属，非金属容器内，对人体及环境均无伤害。

F、采用了先进的微处理和独特的回波处理技术。

G、可以应用与各种复杂的工况。

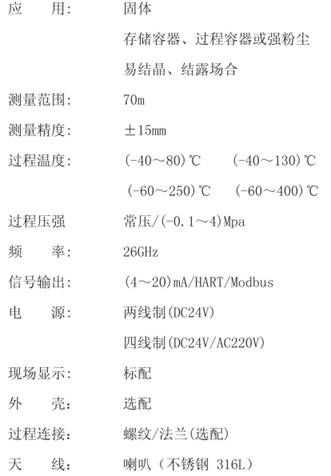

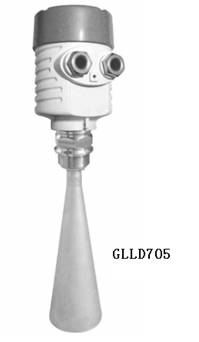

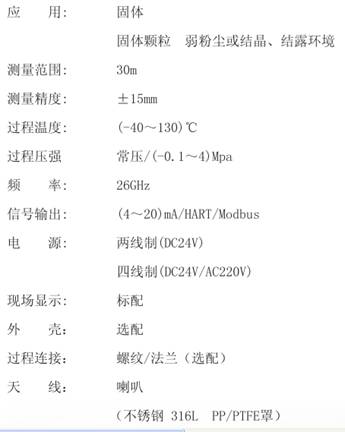

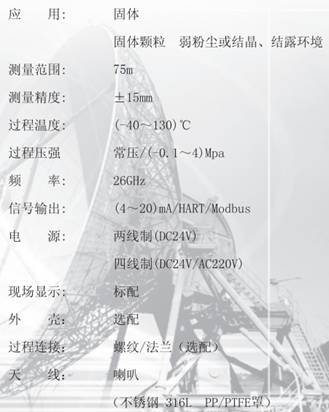

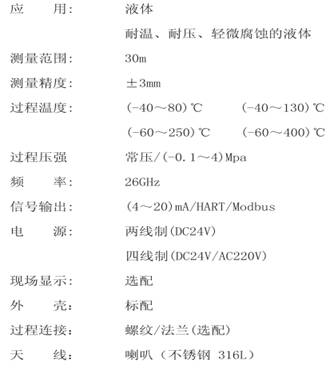

2、仪表概况：

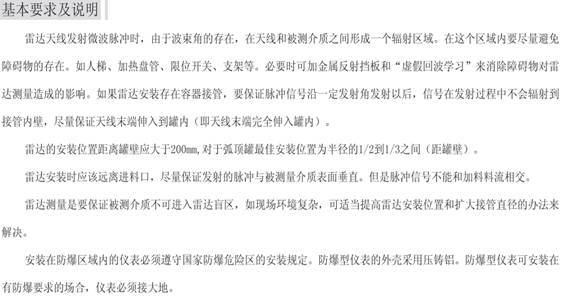

3、安装要求：

图示说明：

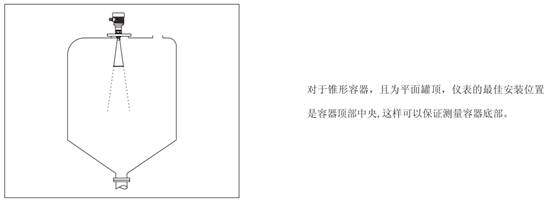

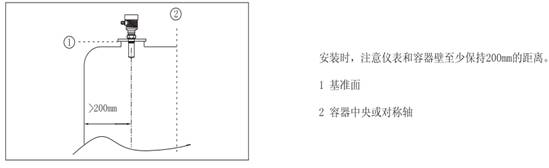

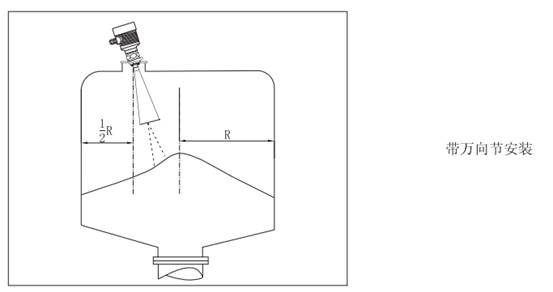

安装位置：

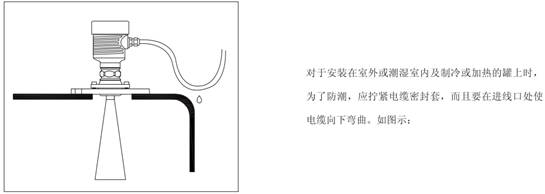

防潮

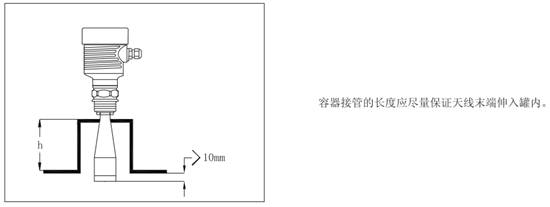

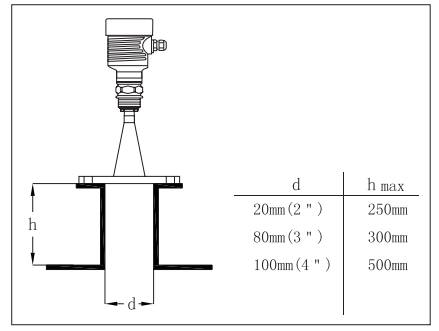

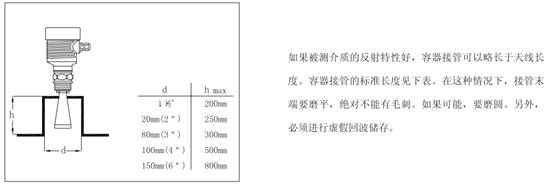

容器接管：

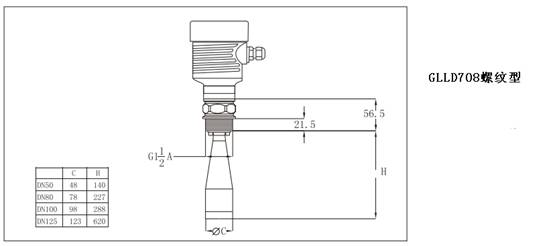

GLLD708接管示意图

GLLD707接管示意图

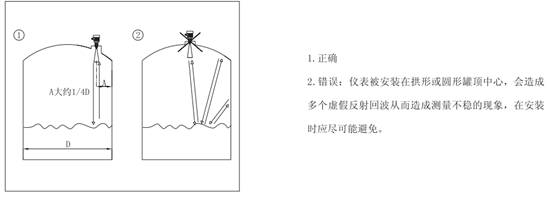

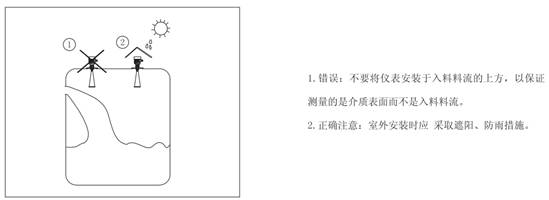

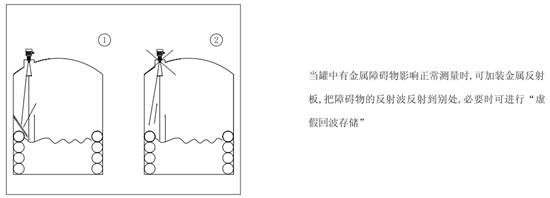

常见的正确/错误安装位置

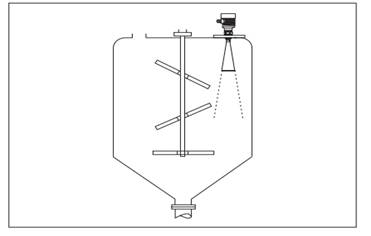

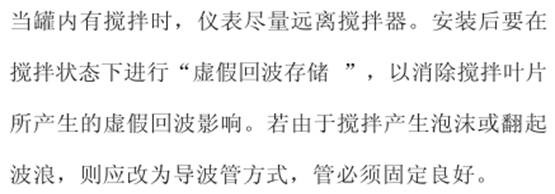

搅拌

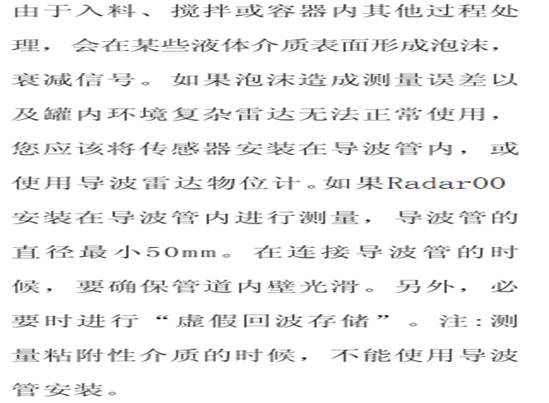

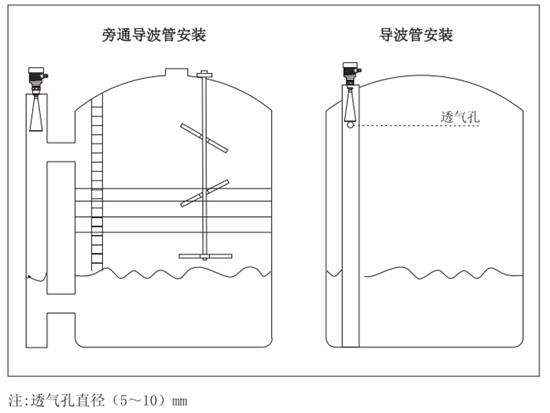

导波管安装

使用导波管安装（导波管或旁通管），可以避免容器内障碍物、泡沫对测量的影响。

4、电气链接

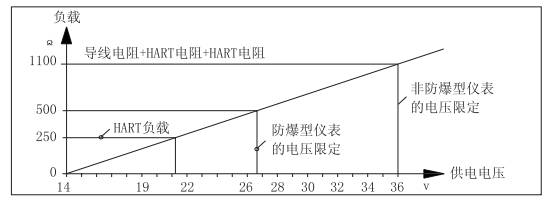

A、供电电压

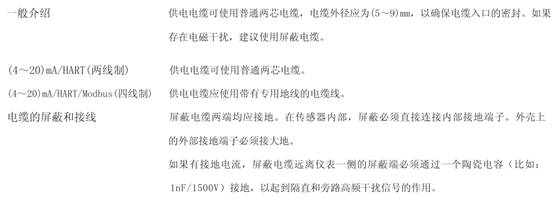

B、链接电缆的安装

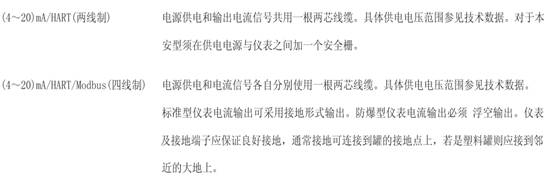

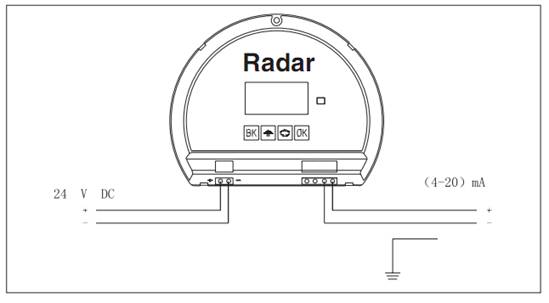

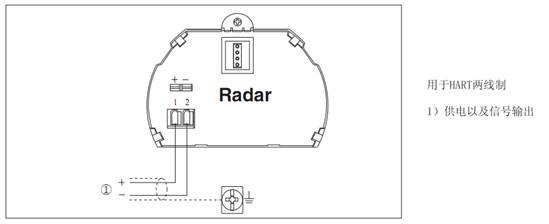

C、接线方式

两线

四线

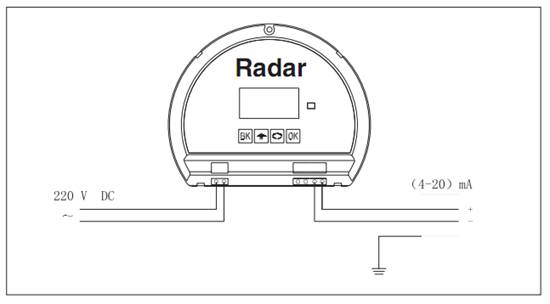

220VAC/50HZ供电，4~20mA输出

24VDC供电，4~20mA输出

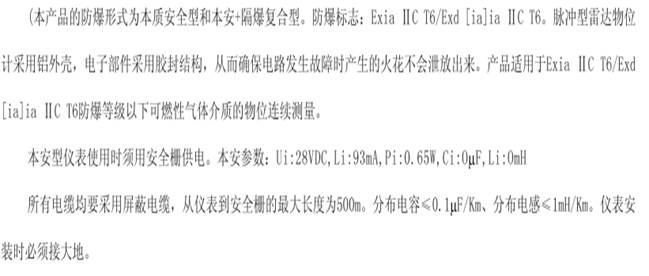

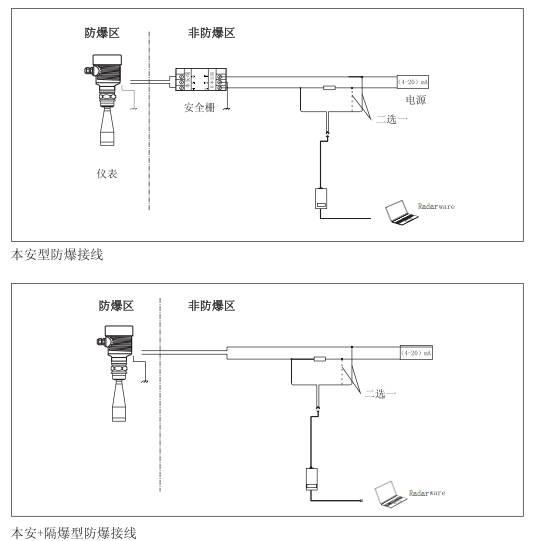

D、防爆连接

5、仪表调试

GLLD700有三种调试方法：

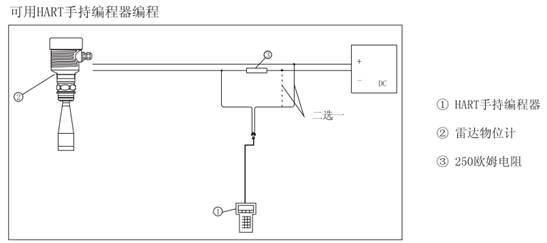

1. 显示/调试模块 2.上位机调试软件 3.HART手持编程器。

调试模块是显示调试工具，通过调试伤感的4个按键对仪表进行调试。调试菜单的语言标配。调试后，一般就只用于显示，透过玻璃视窗可以非常清楚的读出测量值。

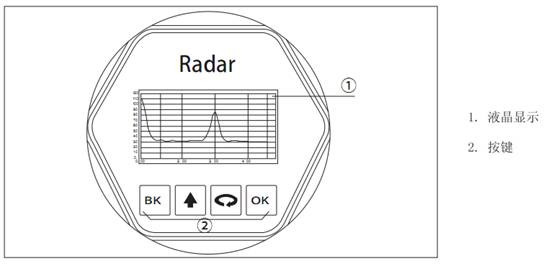

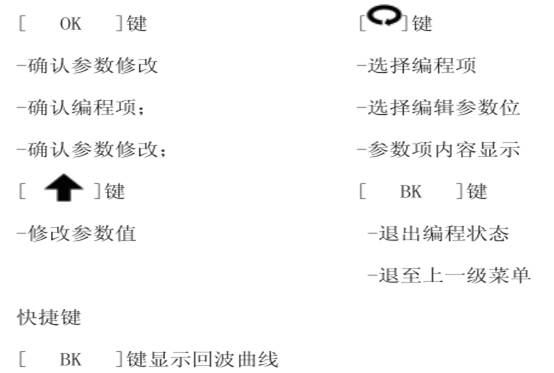

显示/调试模块

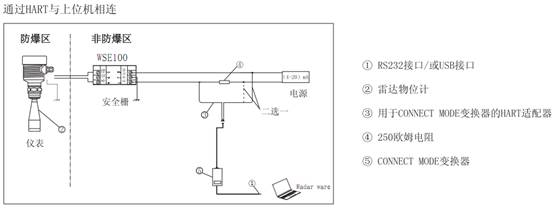

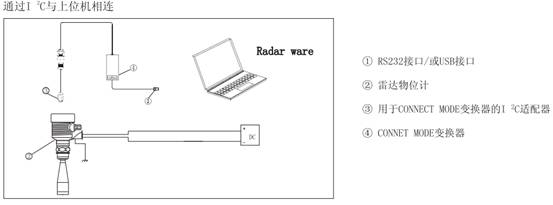

上位机调试

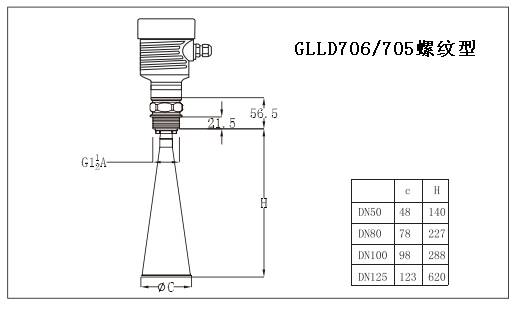

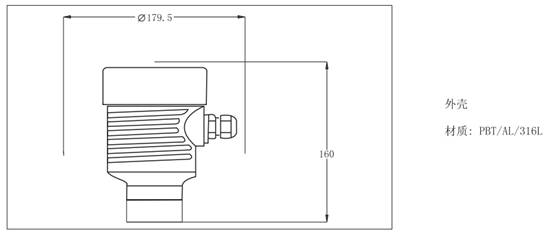

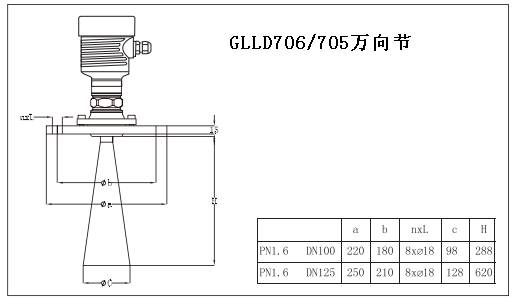

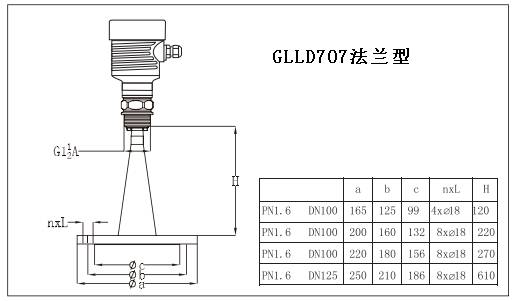

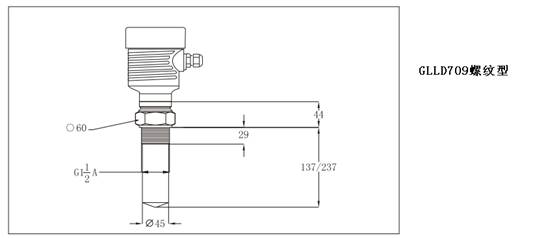

6、结构尺寸（单位mm）

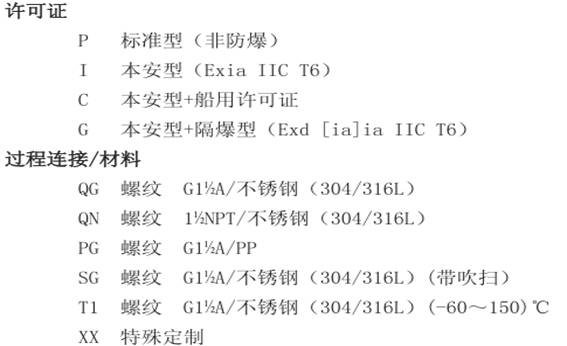

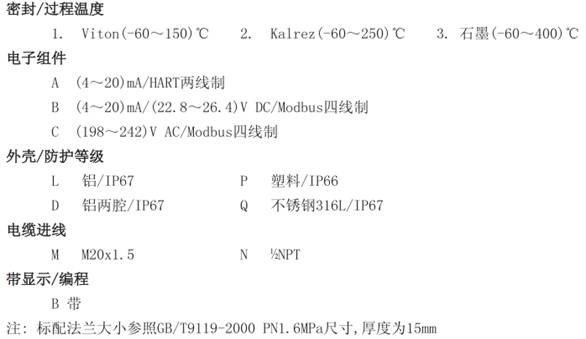

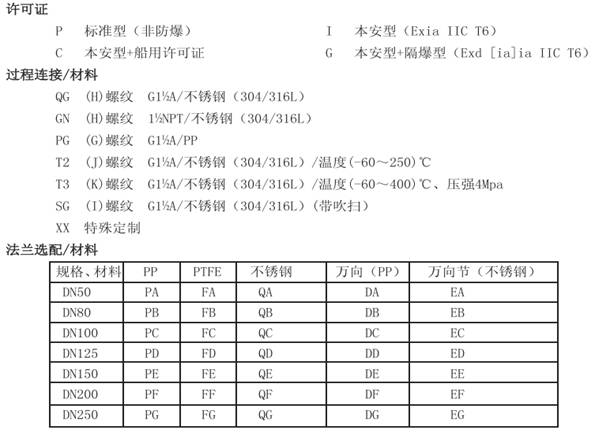

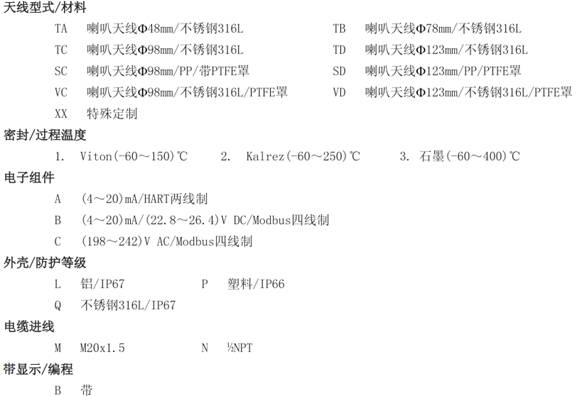

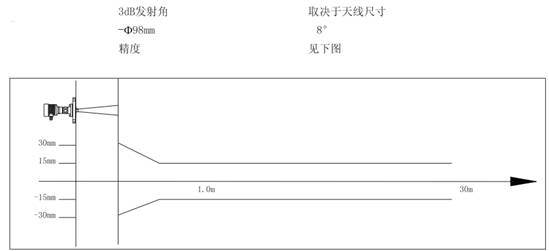

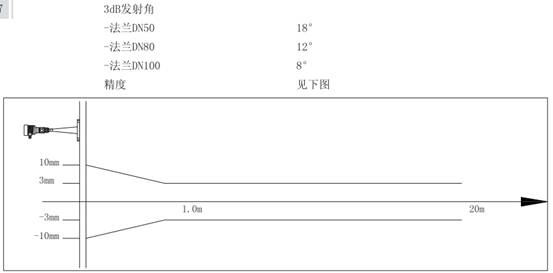

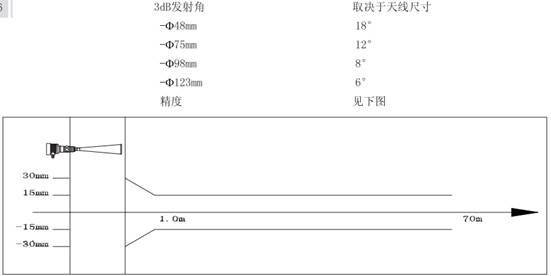

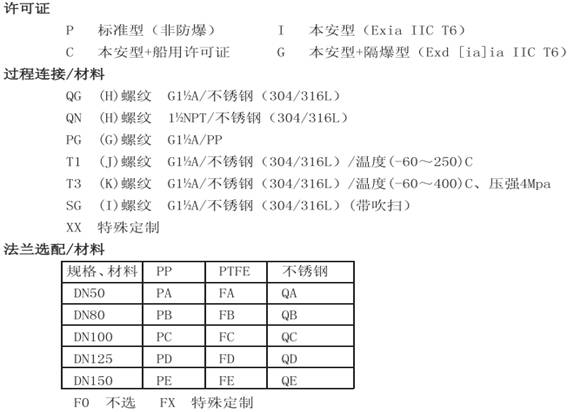

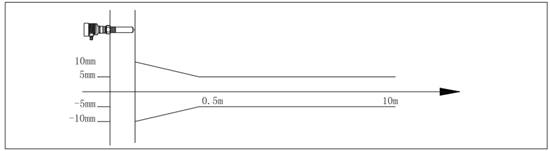

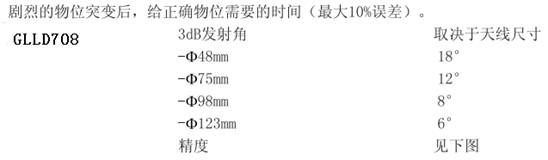

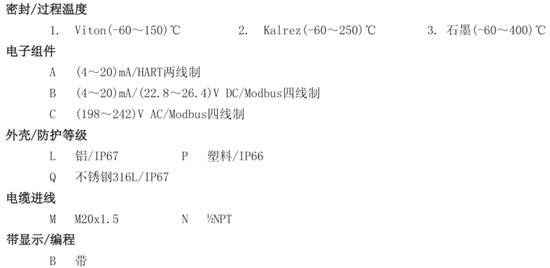

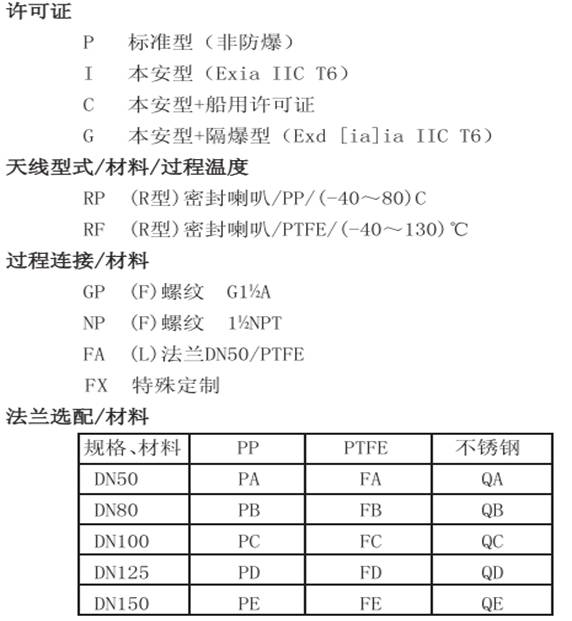

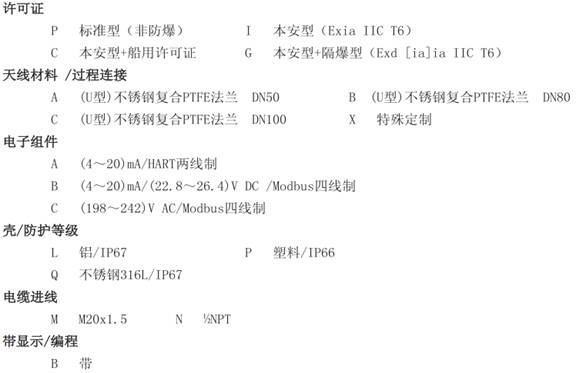

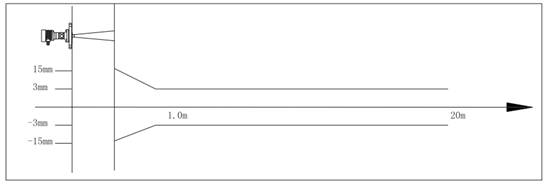

7、技术参数

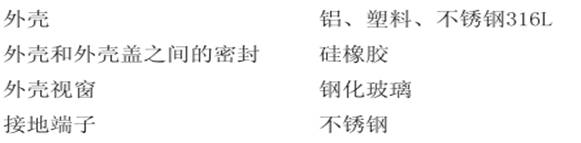

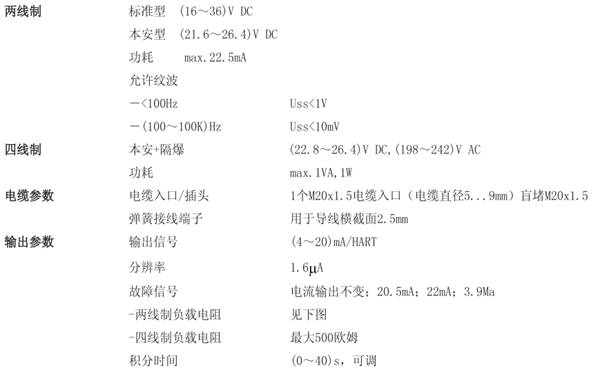

A、一般数据

产品型号	GLLD709	GLLD708	GLLD707	GLLD706	GLLD705
过程连接	螺纹G1 1/2A	螺纹G1 1/2A		螺纹G1 1/2A	螺纹G1 1/2A
		螺纹G1 1/2NPT		螺纹G1 1/2NPT	螺纹G1 1/2NPT

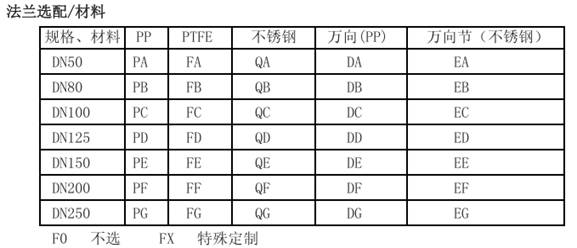

		法兰	法兰	法兰	法兰

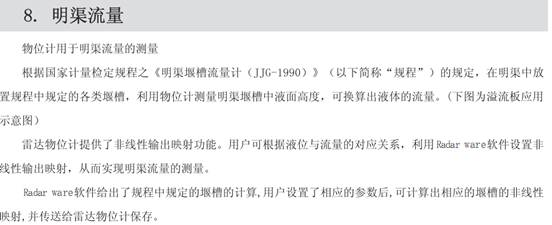

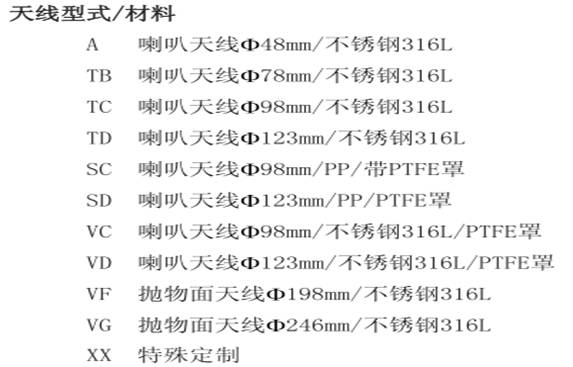

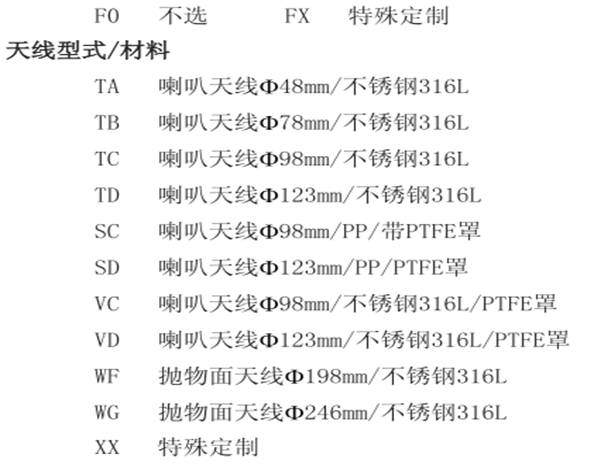

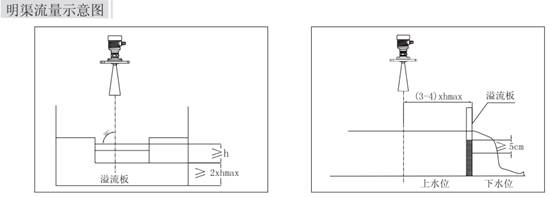

天线材质	PTFE	不锈钢316L/ PTFE	PTFE	不锈钢316L/ PTFE	不锈钢316L/ PTFE
